銅製バスバーには、バスウェイ、バスダクト、銅製電源バー、アースバー、ニュートラルバーなど、さまざまな名前があり、これらの名前は、特定の用途や状況に応じて、バスバーのさまざまなタイプや構成を説明するために使用されます。 ファブマンは、お客様の特定のニーズを満たすように設計および製造されたカスタム銅バスバー ソリューションを提供します。 当社のカスタム バスバーは、特定の電気システムの要件を満たしたり、特定のスペースや筐体内に収まったりするように、ご希望の断面形状に適合します。 当社は多様な製造技術を備えているため、特定の要件を満たすさまざまなカスタム設計のバスバーを製造できます。また、社内の金型設計機能により、金型コストを最小限に抑えながらプロジェクトの開発時間を短縮することができます。 特に、Fabmann はお客様のニーズに応じてさまざまなカスタマイズされた銅バスバーを提供しており、人気のある形状は T 字型、L 字型、U 字型、半円形です。 バスバーに使用される一般的な銅材料を次の表に示します。
| 銅および銅合金のグレード指定 | ||||||||||
| 銅および銅合金 | 中国 | U.S | イギリス | ドイツ | 日本 | JP | 磯 | 電気伝導性 | 熱伝導率 | |
| MS/分 | IACS% | キロメートルあたり | ||||||||
| 酸素精錬銅 | TU00 | C10100 | C103 | OFE-CUの | C1011 | CW009A型 | CU-OFEの | 58,6 | 101,5 | 391 |
| TU1の | C10200 | C110 | OF-CUの | C1020 | CW008A型 | CU-OF (キュー オブ) | 58,3 | 100 | 390 | |
| 電解タフピッチ銅 | T1 | C11040 | C100 | OF-CUの | C1100 | CW003A型 | 銅-ETP1 | 58 | 100 | 385 |
| T2 | C11000 | C101 | E-CU58型 | C1100 | CW003A型 | Cu-ETP | 58 | 100 | 385 | |
生産工程
銅バスバーの製造プロセスには通常、次の手順が含まれます。
√ 陰極銅は炉で精錬され、溶けた銅溶液は酸化を最小限に抑えるために木炭と黒鉛スケールで覆われます。
√銅が溶けたら、長方形または円筒形の型に鋳造してビレットまたはスラブを形成します。
√鋳造された銅ビレットまたはスラブは、銅線の押し出しのために再加熱され、そのサイズは通常、バスバーの寸法によって決まります。
√次に銅線は熱間圧延され、この圧延プロセスにより銅の厚さと幅が減り、長さが長くなります。 このステップはおそらく
希望の寸法が得られるまで数回繰り返します。 熱間圧延は結晶粒構造を微細化し、機械的特性を向上させるのに役立ちます。
銅素材。
√バスバーは技術的要件に応じて焼きなまされる場合があり、このプロセスにより残留応力が軽減され、結晶粒構造がさらに微細化されます。
√焼きなまされた銅ストリップは、仕様に基づいてより短い長さに切断され、コネクタまたは取り付けポイント用の穴が開けられることもあります。
この段階でバスバーにドリルで穴を開けます。
√場合によっては、その性能をさらに高めるために表面処理が必要となる場合があり、一般的な表面処理には錫メッキ、銀メッキ、
そしてニッケルメッキ。 これらのコーティングは耐食性を提供し、はんだ付け性を改善し、導電性を高めます。
√バスバーは、寸法精度、表面仕上げ、その他の品質パラメータについてオンライン QC によって検査されます。
√バスバーが品質管理検査に合格すると、梱包され、出荷の準備が整います。
1. 銅の分析
2. 製錬
3. 銅線押出加工
4. 1次抽選
5. 2次抽選
6. 平坦化
7. 矯正

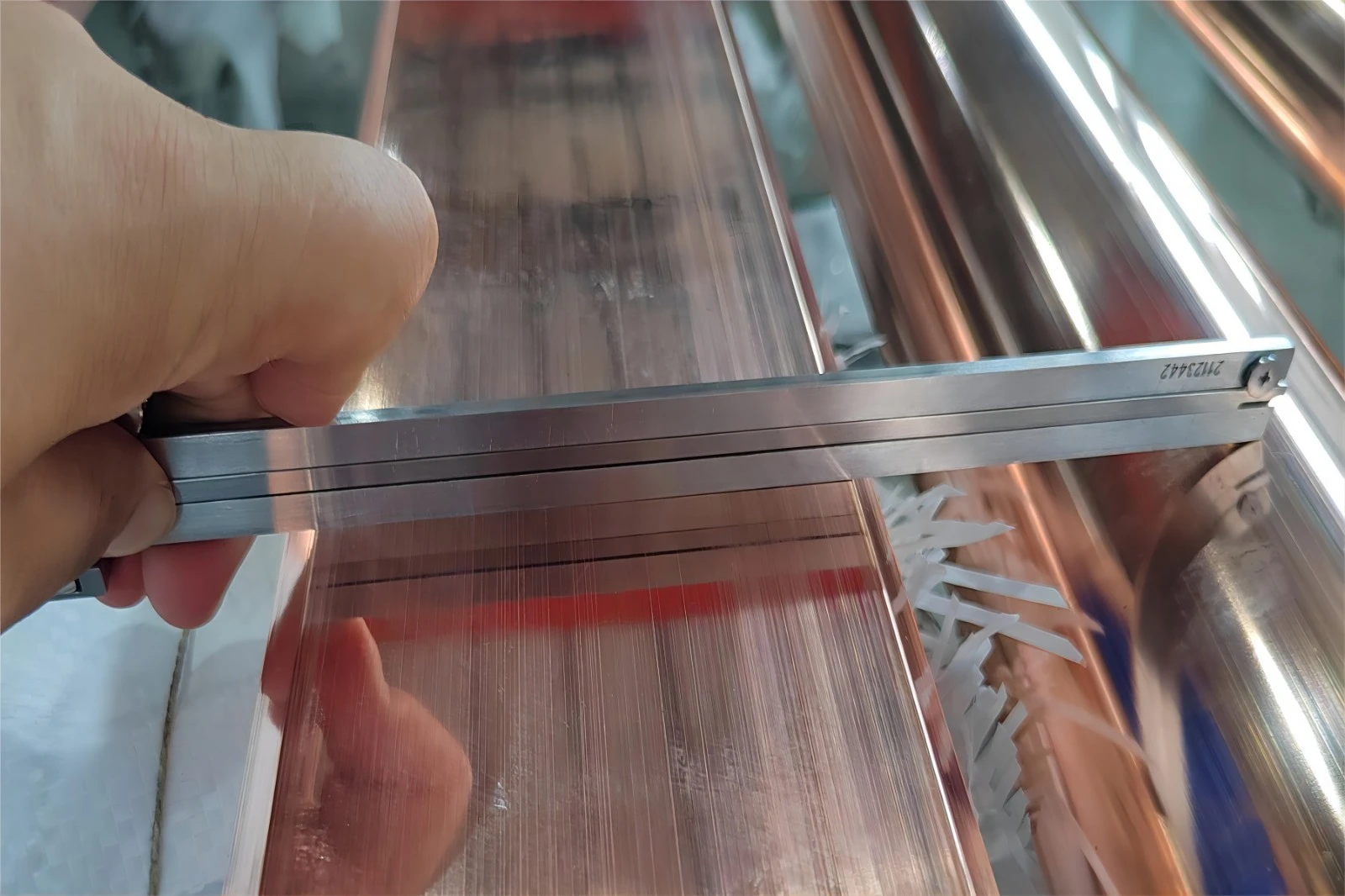

8. オンライン平坦度チェック
9. オンライン寸法チェック
10.オンライン半径チェック
11. オンライン厚さチェック
12. 梱包
仕様
√ 酸素精錬銅または電解タフピッチ銅
√ Minimum copper content >99.90%
√引張強さ（200-250Mpa）
√伸び(15%-45%)
√HB硬度 65以上
√真直度 0.5mm/メートル以下
√ねじれ度 0.5mm/メートル以下
√キャンバー < 0.002* 銅バスバーの幅
√ Electrical conductivity >56m/s or 57>m/s（温度条件による）
√最大寸法：400mm（幅）×80mm（厚さ）
√最小寸法: 15mm (幅) x 1mm (厚さ)
アドバンテージ
√システムコストの削減
√配線ミスをなくす
√信頼性と熱特性の向上
√インダクタンスとインピーダンスが低い
√相互接続方法の選択肢を増やす
√静電容量を減らす
応用
銅バスバーは、優れた電気伝導性、熱伝導性、機械的特性により幅広い用途に使用されます。 その多用途性と優れた電気特性により、効率的な配電と信頼性の高い電気接続が必要とされるさまざまな産業において非常に重要なコンポーネントとなっています。 以下に一般的なアプリケーションを示します。
√電気の流れに低抵抗の経路を提供できるため、開閉装置、変電所、分電盤などの配電
電流を供給し、電力をさまざまな電気負荷に効率的に分配します。
√配電盤や配電盤、ブレーカー、スイッチ、その他の電気部品を接続するための主導体として機能し、
建物や産業施設内で信頼性が高く効率的な配電を実現します。
√発電と送電、火力発電所、水力発電所、再生可能エネルギーなどの発電所で広く使用されています。
エネルギーシステムとローターの接続を容易にし、発電機から変圧器やその他の機器への電力の伝送を容易にします。
√電気自動車 (EV) では、バッテリー パックとパワー エレクトロニクスに高電流経路を提供することで、電気自動車において重要な役割を果たします。 その主な機能
車両内に電力を分配し、バッテリーセル、インバーター、その他のコンポーネントを接続します。
√モータードライブ、制御キャビネット、産業オートメーションシステムなどの産業用機械や装置に信頼性の高い電気を提供できます。
電源と制御信号の接続。
√データセンターでは、サーバーラックやキャビネット内に電力を分配するために広く使用されています。 サーバー、スイッチ、
などのネットワーク機器の電力損失を最小限に抑え、安定した動作を維持します。
√太陽光発電や風力発電などの再生可能エネルギーシステム、太陽光パネルで発電した電力を効率よく送電できます。
または風力タービンからインバーターおよび系統接続ポイントまで。
√電気接地。故障電流の低抵抗経路を提供し、電気システムの安全性を確保し、電気的事故から保護します。
危険。
√ローター接続
√照明装置
ファブマンは、特定の設計要件を満たすため、または機能を強化するために二次製造プロセスが必要となる場合があるカスタマイズされた銅バスバーを提供します。当社のカスタム製造には次の生産ソリューションが含まれます。
√曲げと成形。多くの場合、プレス曲げ、ロール曲げ、または CNC 曲げによって実現されます。
√穴あけや穴あけ、カスタマイズされたバスバーでは、多くの場合、コネクタ、取り付け金具、その他のコンポーネントを収容するための穴やスロットが必要になります。
√耐食性、はんだ付け性、導電性を向上させるための錫めっき、銀めっき、ニッケルめっきなどの表面処理、カスタマイズされた銅
バスバーは、性能を向上させたり、特定の特性を提供したりするために、追加の表面処理を受ける場合があります。
√絶縁とコーティング、熱収縮チューブや絶縁スリーブなどの絶縁材料で、一般的なコーティング材料はエポキシです。 これ
アプリケーションは主に、近くのコンポーネントとの電気的接触を防止したり、短絡から保護したりするように設計されています。
√組み立てと接合、このプロセスは複雑な電気システムを作成することです。 溶接、はんだ付け、機械的固定などのプロセスを使用して、
バスバーを確実に接続してください。
ファブマンでは厳格な品質管理を行っており、エンジニアが寸法検査、導電率検査、目視検査を行っております。
