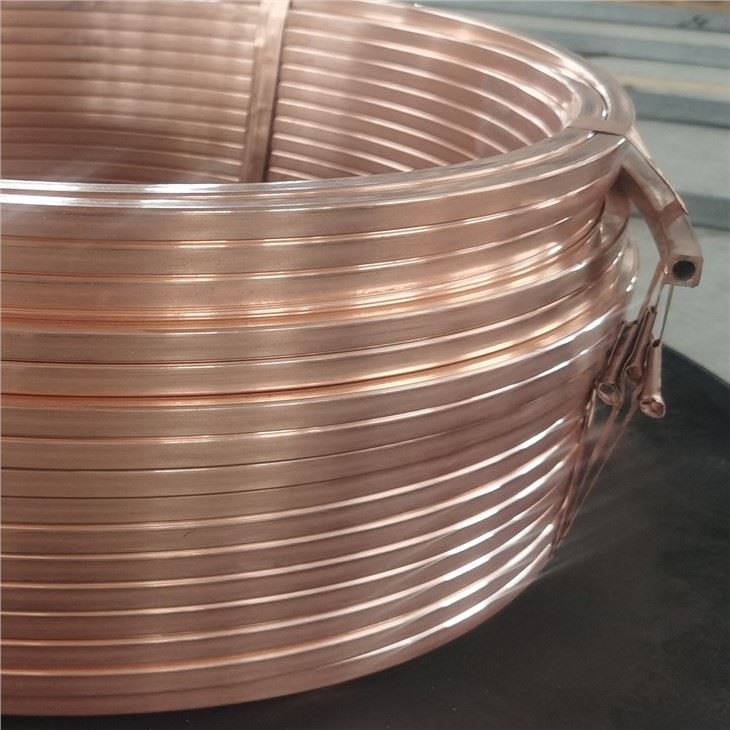

中空銅導体は熱交換手段を一体的に提供する導電体であり、導体の内部を冷却流体が通過し、電流の流れによって発生した熱を運び去ります。 当社の中空導体チューブは、商用グレード (DHP グレード)、無酸素精製、リン脱酸、無酸素銀銅、および電解グレード (ETP グレード) の両方で入手可能で、最も厳しいエンジニアリング要件に適合します。
当社はさまざまなタイプの中空導体を提供しています。
√ 水冷銅導体
√中空銅線
√中空の銅管
√中空銅マグネットワイヤー
√角銅管
√異形銅管
√長方形の銅管
√管状バスの車掌
√誘導銅コイルチューブ
√誘導銅加熱管
中空導体の材質仕様
不純物は銅の導電性を低下させるため、当社では非常に厳密な生産管理のもと、高純度の無酸素銅を使用して中空導体チューブを製造しています。 その純度の結果、当社の Cu-OFE 中空導体は、100-102 パーセント IACS の導電率と 390 W/Km の熱伝導率を備えています。 Cu-OFE (CW009A) の場合、最大酸素含有量が 5 ppm (0.0005 パーセント) であるため、材料は水素脆化の影響を受けにくく、あらゆるろう付けおよび溶接方法での安全な接合が保証されます。 当社の厳格な生産管理は、鋳造から検査証明書への署名までの製造プロセス全体を管理し、バッチ間で製品の一貫性を確保できることを意味します。
特に、当社の高純度無酸素銅は銀 (Ag) と合金化されており、他の特性を大きく犠牲にすることなく合金の軟化温度と耐クリープ性の両方を高めています。 ファブマンは、有名な銅材料メーカーと協力して、一流の中空導体、正方形および長方形の銅および銅合金チューブ、最も要求の厳しい用途向けの特殊な銅および銅プロファイルを製造してきました。 中空導体は、水冷導体、中空ワイヤ、中空銅管、中空磁石銅線、角形銅管、銅プロファイル管、長方形銅管、管状バス導体、誘導コイル管、誘導加熱管などと呼ばれることがよくあります。一般的な銅グレードの名称は以下のとおりです。
銅および銅合金のグレード指定 | ||||||||||
銅および銅合金 | 中国 | U.S | イギリス | ドイツ | 日本 | JP | ISO | 電気伝導性 | 熱伝導率 | |
MS/分 | IACSパーセント | キロメートルあたり | ||||||||
酸素精錬銅 | TU00 | C10100 | C103 | OFE-CU | C1011 | CW009A | CU-OFE | 58,6 | 101,5 | 391 |
TU1 | C10200 | C110 | OF-CU | C1020 | CW008A | CU-OF | 58,3 | 100 | 390 | |
蛍光体脱酸銅 | TP1 | C12000 | C106 | SW-Cu | C1201 | CW023A | Cu-DLP | 55 | 95 | 375 |
TP2 | C12200 | C106 | SF-Cu | C1220 | CW024A | Cu-DHP | 47 | 81 | 330 | |
電解タフピッチ銅 | T1 | C11040 | C100 | OF-CU | C1100 | CW003A | Cu-ETP1 | 58 | 100 | 385 |
T2 | C11000 | C101 | E-Cu58 | C1100 | CW004A | Cu-ETP | 56 | 98 | 385 | |
CuAg0.04(OF) | タグ0.04 | C10400 | / | / | / | CW017A | CuAg0、04 OF | 57,7 | 99,5 | 388 |
CuAg0.10(OF) | タグ0.1 | C10700 | / | / | / | CW019A | CuAg0.1 OF | 57,7 | 99,5 | 388 |

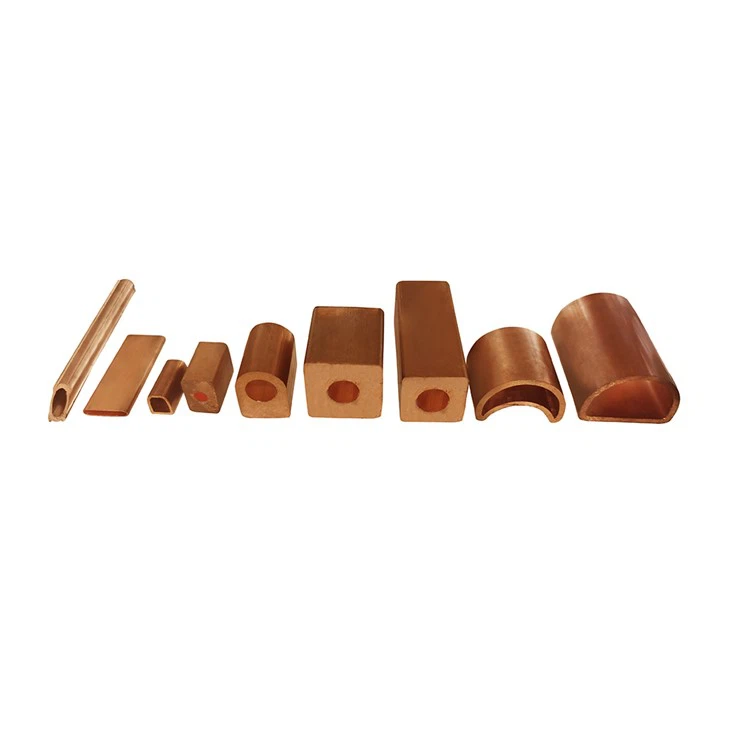

中空導体チューブの種類と寸法
Fabmann は、幅 0.8mm 以上の正方形および長方形の管を非常に厳しい寸法公差で製造でき、硬質、半硬質、軟質焼鈍などのさまざまな焼き戻しが可能です。 当社は、正方形、円形、長方形をカバーするさまざまな断面形状を備えた高品質の中空導体を供給しており、当社の中空導体チューブは、ほとんどの多様なエンジニアリング用途に適しています。
中空銅線
長方形の銅導体

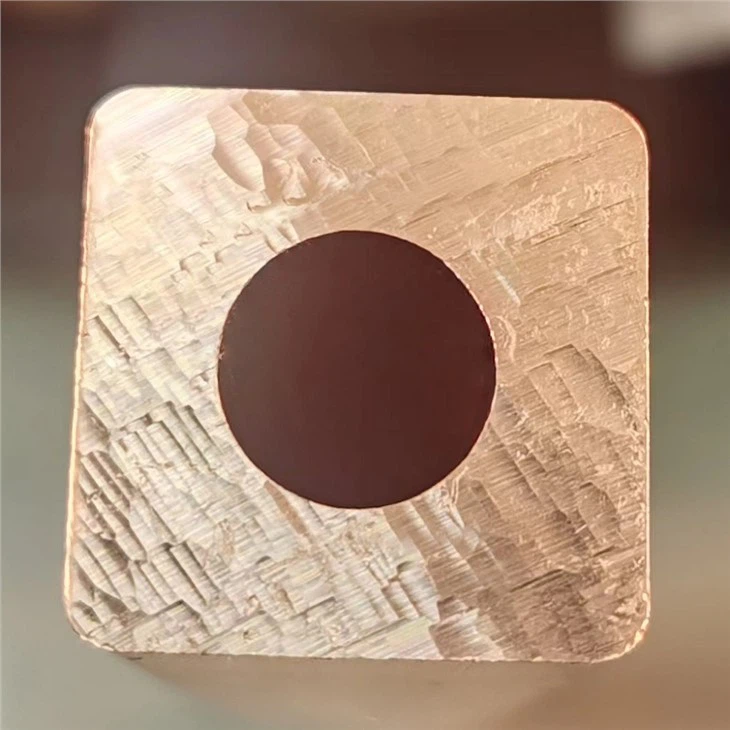

角型中空導体
角形銅導体
角型中空導体
中空銅導体の応用
√ 電気自動車 (EV) / ステーター直接冷却
√ MRI 装置 / 傾斜磁場コイル
√ 高エネルギー物理アプリケーション用の磁石
√ 粒子加速器
√ 発電機
√ 誘導炉 / 誘導加熱および溶解
√ プラズマ研究装置
√ 電気力学的振動試験システム
√ マイクロ回路産業向けのイオン注入ユニット
√ 高勾配セパレータ
√ 導波管
√ 液冷変圧器
中空導体の製造工程
銅を精製するには、炉の温度を華氏 2400 度まで上げて銅を溶かす必要があります。これにより、銅を所望の形状に成形したり、ニッケルや亜鉛合金の混合物などの不純物を除去したりすることができます。 銅は火精製として知られるプロセスを通じて濾過されます。 火精錬では、不純な金属が銅よりも軽くなり、表面に浮いて「引っかかり」に引っかかります。このプロセスにより、不純物が最小限に抑えられた液体の熱い銅のプールが生成されます。溶けた銅は、除去するために脱酸も行われます。鋳造前に欠陥を除去し、精製された液体銅を保持炉に移し、チューブとなる鋳造管に流し込み、冷えて固まった後、ピアッシングマンドレルと呼ばれる大型の機械で穴を開けます。銅棒を押し込み、その後ラムで銅棒を押し出しパイプに押し込み、長い中空の銅管を作成します。
次のステップでは、母銅管を金型に押し込んで、中空導体の形状とサイズに応じて、次の伸線プロセスに必要なサイズの管を作成します。 最終の伸線工程に到達する前に、銅管は各伸線工程で硬化するため焼きなましが必要になることが多く、その後再伸線が行われます。
上記のプロセスを経て、中空銅導体はレベルワインドの前に渦電流検査を受け、このプロセス中に仕様に従って中空導体の長さが設定されます。 レベルワインディングの後、認定された中空導体は真空炉に入れられ、パッケージング前に最終アニールが行われます。 もちろん、導体はレベルワインド前の伸線工程で洗浄されています。 焼き戻し条件に関するお客様の要件に応じて、焼きなまし時間と温度は、軟質焼きなまし、焼きなまし、1/4硬質、1/2硬質、および硬質に達するように異なる設定になります。
1. 銅の分析
2. 銅精錬所
3. 鋳造銅管
4. 最初の描画
5. 2回目の描画
6. 第一アニール
7. 最終的な図面
8. オンライン検査
9. 矯正
10. 内半径チェック
11. テスト前のレベルワインド
12. 渦電流試験
13. 外半径チェック
14. 最終焼鈍
15.最終検査
カスタム中空導体のスペシャリスト
ファブマンは、さまざまな用途向けにストレート形状およびコイル形状の幅広い中空導体を供給しています。 当社はカスタムメイドの中空導体の提供に重点を置いており、耐熱性やクリープ特性が優れている場合に銀含有銅 (Cu-0.04% Ag または Cu-0.1% Ag) を必要とする導体も供給しています。性質が求められます。 一般的な仕様は、円形の冷却チャネルを備えた正方形または長方形の中空導体であり、長方形のチャネルも非常に人気があります。 中空導体は国によって異なる名前で呼ばれることが多く、中空線、水冷導体、誘導加熱管、管状バス導体、中空マネ線、または銅プロファイル管などと呼ばれます。
水冷磁石に使用される中空導体の接合部分が漏電の原因となり、事故につながる可能性があることは周知のとおりです。 このため、長いコイルは漏れのリスクを最小限に抑えるだけでなく、機器の製造コストも削減します。 また、ロングコイルはショートコイルに比べて急激な構造変更にも柔軟に対応できます。 導体のサイズに応じて、中空導体を木製スプールまたはスチールスプールに巻き付けることができます。 当社の中空導体の最大サイズは幅45mmで、1コイルあたり2,500kgまで巻けます。
カスタム中空導体
カスタムプロファイルチューブ
中空ワイヤーソフトアニール
誘導加熱管
角型中空導体
水冷導体
